| 表面粗糙度测试仪：JB-2C/JB-3C/JB-4C | 一、轴承粗糙度测试仪JB-2C
1、仪器的主要用途
仪器用以评定轴承内外圈滚道表面粗糙度。仪器也可测量平面、斜面、球面、外圆柱面、内孔表面、深槽表面，圆弧面及微小零件的粗糙度，所以在机械、模具等行业中广泛使用。
仪器通过精密的机械定位装置，不同规格的轴承可以在几分钟内便能调到准确的位置进行测量。仪器采用不带导头的电感型传感器，保证能精确地在轴承滚道内自动测量，专用测量软件能动态显示轴承滚道形状，可选择不同位置测定粗糙度参数，并可显示轮廓、tp曲线等；仪器还可以通过打印机打印出所有的参数和曲线。 |

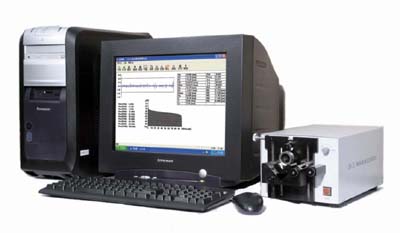

| 轴承粗糙度测试仪JB-2C |
| | 2、仪器的主要技术指标 | 类型： Type | JB-2C (小型 ) for small bearing | 测量半径范围：Radius range measurable | ≥1mm | 测量范围：Measuring range | Ra 0.01~10μm | 分辨率： Resolution | 0.001μm | 测量长度：Measuring length | ≤4 mm | 取样长度：Sampling length | 0.08, 0.25, 0.8 mm | 测量段数：Number of sampling lengths | 1~5 | 示值误差: Measurement error | ≤10 % | 轴承内圈外径: Outer dia. of bearing’s inner ring | ≤80 mm | 轴承外圈内径: Inner dia. of bearing’s outer ring | 20≤D≤200 mm | 轴承套圈厚度: Thickness of ring | ≤40 mm | 评定参数: Evaluation parameters | Ra, Ry, Rz, Rp, Rv, S, Sm, Tp等 | 外接电源: Power supply | 220VAC±10 %, 50HZ | 主机外形: Dimensions : | Main machine 320 x 130 x 180 mm | 重量： Weight (gross) | 30 kg | 标准配件，附件 Standard attachments | 粗糙度样板 Glass roughness sample 计算机，打印机 Computer & printer |
|
| | 二、表面粗糙度测试仪JB-3C
1、仪器的主要用途
本仪器用于计量室及生产现场对工作表面粗糙度进行高精度的测量，该仪器可对零件平面、轴向母线表面的粗糙度进行测试，依据GB1031-83及ISO,DIN等标准设计，达到同类先进产品的水平。

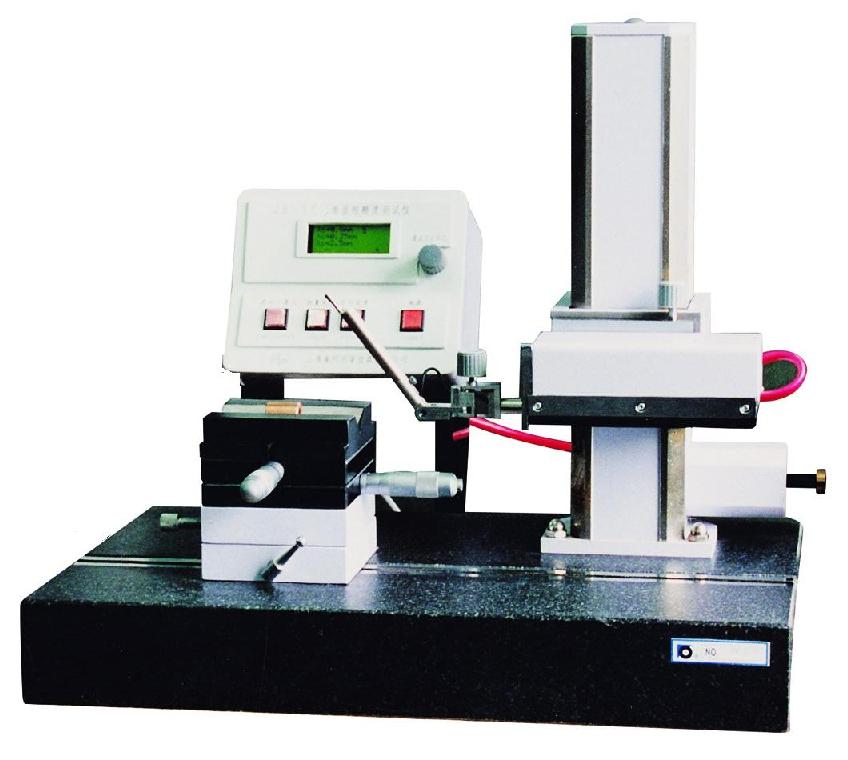

本仪器采用接触式方式，能迅速精确直观地测量出表面粗糙度值，仪器采用电感式探头，测量误差小，重复性好，钻石触针经久耐用，配置16位单片微处理器，智能化程度高，使用特别方便，能迅速读出Ra,Ry,Rz等参数，并可根据需要打印出全部测试数据及轮廓图形，LCD能显示测量过程中的触针位置，避免人为造成的误差 | | 表面粗糙度测试仪JB-3C | | 2、仪器的主要技术指标 | 评定参数Evaluation Parameters | Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp | 测量范围Roughness range | Ra:0.01-10µm | 触针位移Linear range | ±40µm | 分辨率Resolution | 0.005µm | 显示方式Digital display | 4x16带背光照明LCD | 小孔测量范围 Range of bore | ≥Ø6mm | 仪器总误差Indication error | ≤10% | 取样长度Sampling length, mm | 0.25 | 0.8 | 2.5 | 测量长度Evaluation length, mm | 1.5,1.75,2 | 3.2,4,4.8,5.6,6.4 | 10,12.5,15 | 测量速度Scanning speed, mm/sec | 0.1 | 0.32 | 1 | 仪器电源Power supply: | 220 VAC ±10%, 50Hz | 仪器外形Dimensions | 300x500x450 mm | 仪器重量Gross weight | 55 kg | 标准配件，附件 Standard attachments | X-Y工作台 X-Y stage, V型台 V-stage- 粗糙度样板 Glass roughness sample |
|
| | 三、精密型表面粗糙度测试仪JB-4C
1、仪器的主要用途
JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的多种参数测量。仪器可方便地用于轴承滚道粗糙度的测量。
仪器配有电脑及专用测量软件，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出。
仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562的要求。 | | 精密型表面粗糙度测试仪JB-4C | | 2、仪器的主要用途 | 类型： Type | JB-2C (小型 ) for small bearing | 测量半径范围：Radius range measurable | ≥1mm | 测量范围：Measuring range | Ra 0.01~10μm | 分辨率： Resolution | 0.001μm | 测量长度：Measuring length | ≤4 mm | 取样长度：Sampling length | 0.08, 0.25, 0.8 mm | 测量段数：Number of sampling lengths | 1~5 | 示值误差: Measurement error | ≤10 % | 轴承内圈外径: Outer dia. of bearing’s inner ring | ≤80 mm | 轴承外圈内径: Inner dia. of bearing’s outer ring | 20≤D≤200 mm | 轴承套圈厚度: Thickness of ring | ≤40 mm | 评定参数: Evaluation parameters | Ra, Ry, Rz, Rp, Rv, S, Sm, Tp等 | 外接电源: Power supply | 220VAC±10 %, 50HZ | 主机外形: Dimensions : | Main machine 320 x 130 x 180 mm | 重量： Weight (gross) | 30 kg | 标准配件，附件 Standard attachments | 粗糙度样板 Glass roughness sample 计算机，打印机 Computer & printer |
|
|
|
