铸铁活塞金相检验标准流程（球墨铸铁/灰铸铁）

 铸铁活塞金相检验标准流程（球墨铸铁/灰铸铁）

（基于设备MCK-40MC金相显微镜、DM-3000分析软件等）

---------------------------------------------------------------------------------------------------------------------------

 一、检验设备与耗材清单

核心设备:      MCK-40MC金相显微镜-------显微组织观察（100×~1000×）

                     DM-3000金相分析软件----- 石墨形态定量分析、球化率计算

制样设备 :  QG-4A切割机-----试样截取（带冷却液）

                  XQ-1镶嵌机-----小试样热压镶嵌（酚醛树脂）

                  YMP-2T手动磨抛机-----研磨抛光一体化操作

耗材:    碳化硅砂纸（240#~2000#）----- 逐级研磨

               丝绒抛光布+金刚石抛光剂-----最终镜面抛光（1.5μm/0.5μm）

               4%硝酸酒精（Nital）-----基体组织腐蚀（灰铸铁/球墨铸铁通用）

               苦味suan溶液 -----特殊需求下晶界显示（球墨铸铁）

---------------------------------------------------------------------------------------------------------------------------

 二、金相检验标准流程

 1. 试样制备

- 切割（QG-4A）

  - 位置选择：活塞头部（热负荷区）、环槽（机械应力区）、裙部（摩擦面）。

  - 参数：转速≤300rpm，冷却液持续冲刷，避免热损伤。

- 镶嵌（XQ-1）

  - 适用场景：不规则试样（如活塞环槽）或需保护边缘时。

  - 参数：温度140℃，压力250N，保压8分钟。

 2. 研磨与抛光（YMP-2T）

- 研磨步骤：

  1. 240砂纸（粗磨）→ 500 → 800 → 1200 → 1500 → 2000（精磨）

  2. 每级研磨时间1~2分钟，方向旋转90°。

  3. 清洗试样，避免砂纸颗粒残留。

  ```

- 抛光步骤：

  - 粗抛：丝绒布+1.5μm金刚石抛光剂，300rpm，3分钟。

  - 精抛：更换新布+0.5μm抛光液，200rpm，1分钟至无划痕。

 3. 腐蚀（组织显示）

- 灰铸铁：4%硝酸酒精，浸蚀5~10秒，快速冲洗吹干。

- 球墨铸铁：

  - 常规分析：硝酸酒精（同灰铸铁）。

  - 晶界/碳化物检测：苦味suan溶液（棉球擦拭10~15秒）。

 4. 显微观察与分析（MCK-40MC + DM-3000）

- 灰铸铁（GB/T 7216）

  - 石墨形态：A型（均匀片状）为优，D型（过冷石墨）需备注。

  - 基体组织：珠光体含量（≥80%高耐磨）、铁素体分布。

  - 软件分析：DM-3000测量石墨长度（ASTM A247）。

- 球墨铸铁（ISO 945）

  - 球化率：DM-3000自动计算（VI级≥90%为优）。

  - 球径分布：5~6级（20~50μm）合格。

  - 基体：珠光体（QT700-2）或铁素体（QT400-18）比例。

---------------------------------------------------------------------------------------------------------------------------

 三、关键质量控制点

1. 石墨形态控制

   - 灰铸铁：避免粗大片状石墨（C型），细化至A型/D型。

   - 球墨铸铁：球化率＜80%时判废（蠕虫状石墨≤5%）。

2. 基体均匀性

   - 珠光体球铁中碳化物≤3%（DM-3000面积分析）。

3. 缺陷检测

   - 缩松、夹渣（按GB/T 9441评级）。

---------------------------------------------------------------------------------------------------------------------------

 四、常见问题与解决

问题现象                可能原因                解决方案

---------------------------------------------------------------------------------------------------------------------------

石墨脱落             抛光压力过大或砂纸残留      降低抛光压力，重新研磨

球化率偏低          镁残留不足或硫干扰     检查熔炼工艺（Mg残量0.03~0.05%）

腐蚀过度（组织模糊）   腐蚀时间过长               缩短时间或稀释腐蚀剂

---------------------------------------------------------------------------------------------------------------------------

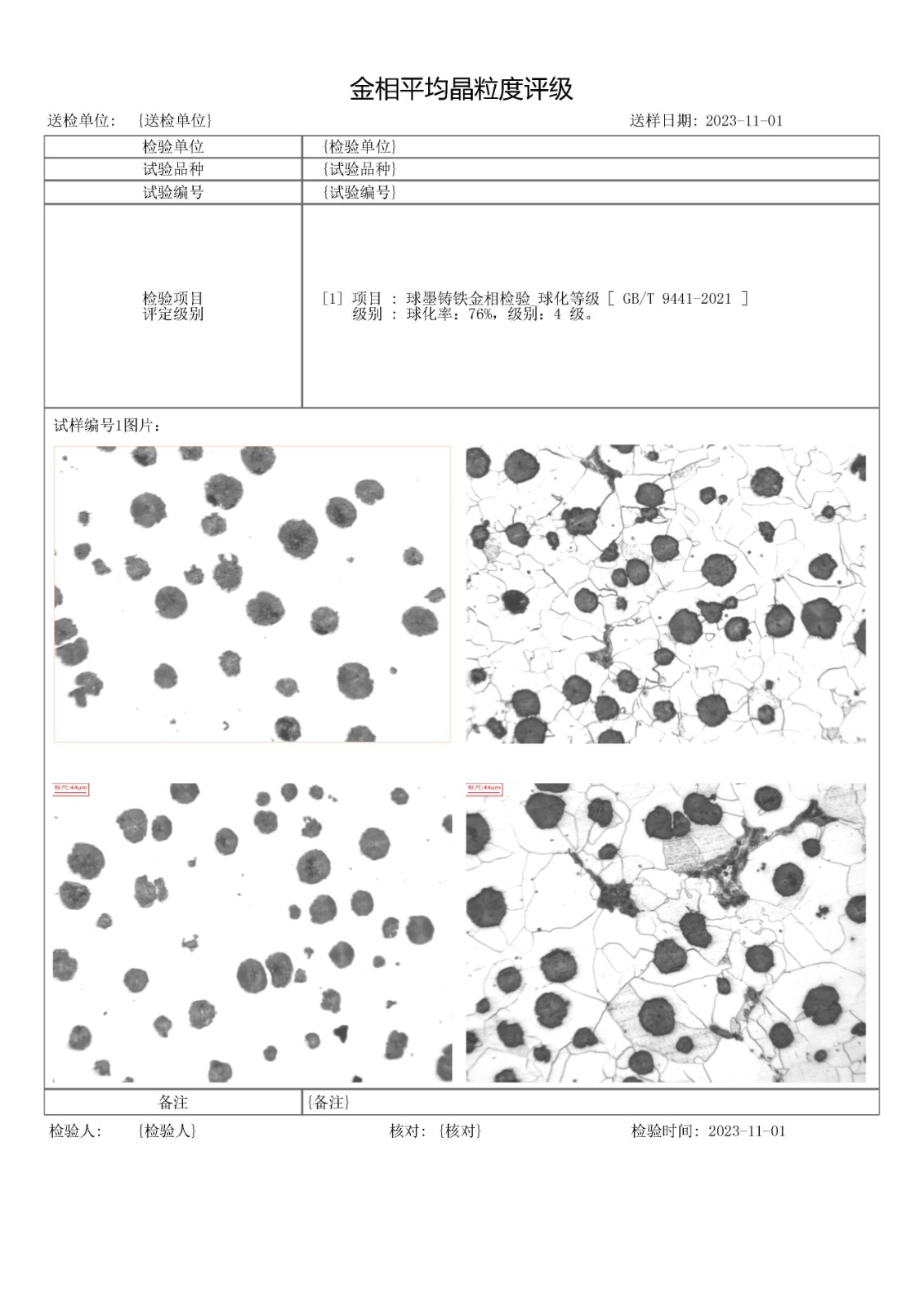

 五、报告输出（DM-3000软件示例）

金相检验报告

试样编号：Piston-2023-05

材料：球墨铸铁

检测标准:GB/T 9441-2021

1. 球化率：76%（4级）

-------------------------------------------------------------------------------------------------------------------------

 六、注意事项

1. 安全操作：腐蚀剂（硝酸/苦味蒜）需在通风橱中使用。

2. 设备校准：MCK-40MC显微镜定期校准放大倍数。

3. 数据溯源：保存原始图像（DM-3000自动存档）。

通过此标准化流程，可高效完成铸铁活塞的金相质量控制与失效分析。
